Amplificator audio 2000W (2KW) ( GIGANT 2000 )


O schema cunoscuta sub denumirea GIGANT 2000 detinata celor ce doresc sa-si lanseze propria Companie de Sunet. Caracteristici: - Putere muzicala 2000W la 4Ω; - Distorsiuni armonice 0.005%; - Banda 1.5Hz – 220KHz; - Intrare 2.1V ef la 87 KΩ Schema este alimentata simetric cu ± 70V si realizata pe finali 2SA1987 si 2SC5359. Protectiile, sursele, schema de echilibrare a punctului de nul, modul de proiectare nu fac decat sa recunoastem o schema de exceptie.
Un amplificator formidabil din toate punctele de vedere. Proiectul anului 1999 le Elektor. Fără prea multe comentarii trecem direct la...

Caracteristici:

-     Tensiune de alimentare:          ±70 V (±72 V fără semnal) ÅŸi curent de mers în gol de 0,2 la 0,4 A
-      Sensibilitate de intrare:                      1,1 Veff
-     Impedanta de intrare:                         47,5 kQ
-     Putere sinus (la DHT de 0,1%):          280 W/8Ω 500 W/4Q 810 W/2Ω
-     Putere muzicală (la DHT de 1%):       300 W/8Ω 550 W/4Ω 1 000 W/2Ω
-      Banda de răspuns:                             1,5 Hz la 220 kHz
-      Rata de creÅŸtere (slew rate):                85 V/ps (creÅŸtere în 1,5 ps)
-      Raport semnal zgomot (la W/8Q):      101 dB (echilibrat în A)
                                                            97 dB (B = 22 kHz lin.)

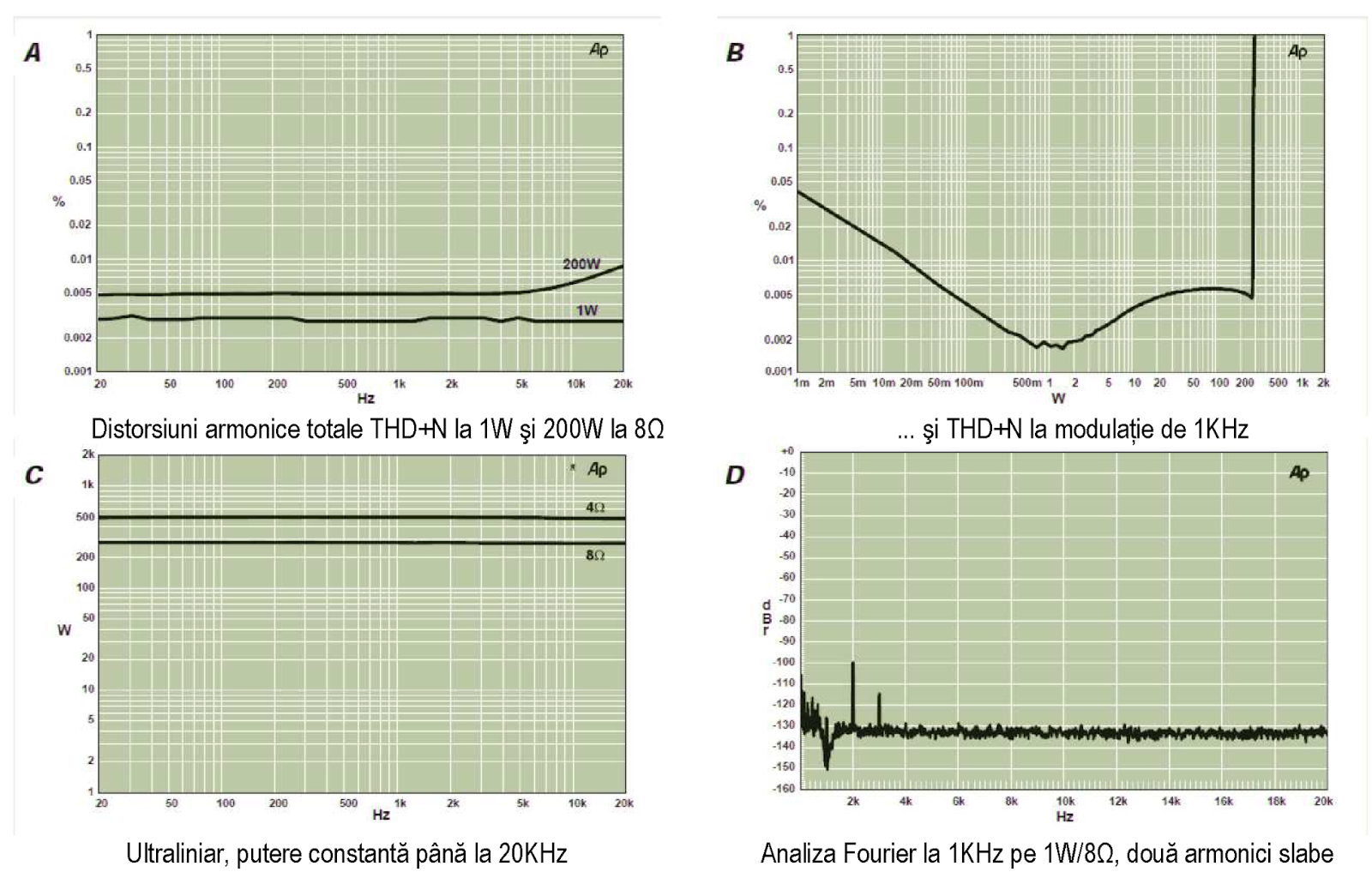

- Distorsiuni armonice (DHT) :
8Ω
4Ω
2Ω
(banda 80 kHz) la 1 kHz :
0,003% (1 W)
0,0046% (1 W)
0,01% (1 W)

0,005% (200 W)
0,0084% (400 W)
0,02% (700 W)
la 20 kHz:
0,009% (200 W)
0,018% (400 W)
0,07% (700 W)
- Distorsiuni de intermodulaţie: (50 Hz: 7 kHz = 4: 1)
0,004% (1 W)
0,01% (1 W)
0,034% (1 W)

0,016% (150 W)
0,025% (300 W)
0,07% (500 W)
- Distorsiuni IM dinamice:



(dreptunghiular 3,15 kHz cu sinus de 15 kHz)



0,003% (1 W)
0,0036% (1 W)
0,0055% (1 W)

0,003% (200 W)
0,005% (400 W)
0,0085% (700 W)
- Factor de atenuare (la 8n):
>700 (1 kHz)
> 300 (20 kHz)


Parametrii în buclă deschisă - Câştig :
8 600 ori


- Banda :
53 kHz


- Impedanţa de ieşire:
1,6 n




Descriere

Pe o sarcină normală de 8 Q puterea staţiei este cam de 300W, ceea ce ar însemna un caştig de 7.5dB faţă de o staţie normală de 50W, sau cam 500W pe 4Q adică un caştig de 10dB faţă de una de 50W iar pe 2Q 800W sinus (1000W muzicali).
ÃŽn punte pe 4Q cca. 2000W.
Dacă mai observăm şi modul de realizare am putea spune: S-a terminat cu râsul ! Este deja putere HI-FI hidroelectrică.
În figura de alăturată este prezentată schema sinoptică unde se observă bucla de reglare între intrare şi ieşire pentru evitarea offsetului generat de ieşire..
Organigrama
Conectarea cu difuzoarele se face prin relee. S-a notat pe diagramă că amplificatorul este alimentat cu tensiune simetrică de ±70 V de la o pereche de transformatoare de 50V urmată de o baterie impresionantă de condensatoare de filtraj. Este necesar să folosim o tensiune mare care să compenseze pierderile inevitabile de tensiune ÅŸi pentru a duce amplificarea în curent la o modulaÅ£ie completă. De aceea folosim o sursă suplimentară de ±15 V ce înseriază tensiunea de ±70 V obÅ£inând astfel ±85 V, iar după stabilizare se vor obÅ£ine ±78 V.
O protecţie destul de sofisticată, însă foarte necesară, compară tensiunea de intrare cu cea de ieşire iar în cazul unei diferenţe periculoase, offset sau supramodulare ce solicită un curent maxim la ieşire, deconectează ieşirea printr-un releu, simultan cu deconectarea intrării. Este deasemenea protejat la supratensiune având un senzor de temperatură pe radiator, ce compară valoarea citită cu o valoare prescrisă activând un ventilator proporţional. În cazul în care aceasta creşte în continuare, va intra în funcţiune releul de pe ieşire ce va decupla sarcina.
Schema realizată exclusiv cu elemente discrete, este figurată mai jos.
Regulatoarele realizate cu tranzistoarele T43 pâna la T47 şi T48 pâna la T52, etajul de intrare cu T1 la T10 şi etajul pilot T15 la T26. T29 si T34 sunt drivere iar T35 până la T42 finali.
Alimentatorul suplimentar şi protecţiile nu figurează în această schemă, ele fiind de sine stătătoare şi prezentate separat.


Amplificatorul de curent

Este cea mai importantă parte, drept pentru care s-au cuplat în paralel patru perechi de tranzistori (T35 la T42), preferabil Toshiba cu caracteristica de amplificare în curent constant pana la 7A la frecvenţe de pâna la 200MHz. Cu T27 şi T28, montaţi pe acelaşi radiator, realizăm superdioda iar din P1 reglăm curentul de mers în gol la 200mA. Pe ieşire, datorită curentului mare, sunt cuplate trei relee (Re2 ...Re4) iar pe intrare avem Re1. Cu optocuplorul IC2, alimentat din tensiunea de 5V a circuitului de protecţie, a cărui diodă este comandată prin divizorul R74 şi R75 din punctul comun R48... R52, realizăm protecţia la supracurent. Datorită curentului mare de ieşire al tranzistoarelor cascadate, pilotarea etajului este puţin diferită de cum ne-am aştepta, folosind în acest scop trei etaje în paralel realizate cu T15..T26. T21..T26 ce se aleg cu Vce de 150V la 50mA, întrucât în sarcină sau modulaţie mare tensiunea masurată pe ei creşte apreciabil.
Rezistentele R19 şi R21 au o triplă funcţie: limitează disipaţia pe superdiodă, limitează curentul prin aceasta şi îl transferă către finali, protejează la suprîncărcarea acestuia în tensiune.
Câştigul amplificatorului depinde de etajul de intrare şi etajul cascod astfel încât caştigul primului depinde de raportul
R13/R12+R8 (şi R15/R14+R8) adică mai mare de 10 (cam 20dB). Amplificarea etajului cascod ţine de R31, R32 si R24, R25 şi
R26 şi este de 900 ori, iar impreună cu cel de intrare este de aproximativ 8500 ori.
Etajul de intrare
Realizat cascod cu T3 ÅŸi T4, primii, urmaÅ£i de T9 ÅŸi T10 la limita suportabilă a tensiunii, ajustate cu diodele zenner D5 ÅŸi D7. Acestea limitează tensiunea la nivelul de lucru, în parametrii tranzistoarelor T21... T26. Curentul constant prin zennere este realizat cu tranzistoare FET (T13 ÅŸi T14) iar R22 ÅŸi R23 limitează curentul prin FET-uri. Pentru a nu apărea derive termice, perechile de tranzistoare T1 cu T3 ÅŸi T2 cu T4 se cuplează fizic, solidar ”faţă pe faţă”. Setarea fină a parametrilor T1 ÅŸi T2 se face dintr-o sursă suplimentară realizată cu T5 ÅŸi T6. Led-urile D1 ÅŸi D2 au ÅŸi rol de referinţă pentru surse. Stabilitatea termică a acestui etaj este realizată prin cuplarea perechilor D1 cu T5 ÅŸi D2 cu T6 iar reglarea simetriei curenÅ£ilor se face masurând tensiunea de pe R4 ÅŸi R6, corespunzătoare tranzistorilor T5 ÅŸi T6.

Reacţia negativă

... şi compensarea în frecvenţă se transmite de la ieşirea amplificatorului la T3 şi T4 prin R10 şi R11, ce depinde de tensiunea pe rezistenţa R8. Amplificarea totală este dată de valorile R8 şi R10+R11. C3, C4, C5, R16 şi R17 reprezintă o reţea de liniarizare a amplificării, suplinită şi de grupul C14, R10 însă fără a fi critică şi necesară. Prin R9 şi P1 se reglează rejecţia de mod comun, însă acest subiect va fi mai bine explicat la legarea în punte. Sursa suplimentară realizată cu IC1 reglează continuu potenţialul de ieşire în raport cu masa şi are un rol important în compensarea curenţilor offset datoraţi de T1 si T2.
R44 şi R55 au valorile alese astfel încât curentul de compensare să fie de max.1mA, suficient pentru a elimina diferenţa curenţilor de bază ai lui T1 şi T2.
Sursa
Avantajul adus de reacÅ£ia negativă duce la dezavantaje prin rejecÅ£ia de semnal a sursei de alimentare ce trebuie stabilizată. Dată fiind tensiunea mare de alimentare (simetrică) ÅŸi ca tensiunea de intrare să poată varia în raport cu sarcina, s-au ales perechile de tranzistoare regulatoare T43 cu T47 ÅŸi T48 cu T52, ce trebuie să asigure o stabilizare efectivă. ReferinÅ£a este dată de D9 la 39V. Amplificatorul de eroare cu T45 si T46, ca ÅŸi comparator al tensiunii la borne (prin divizorul R63, R64 ÅŸi P4) cu referinÅ£a, C31 ÅŸi C32 optimizează răspunsul în frecvenÅ£a iar R56, C28 ÅŸi C29 decuplează frecvenÅ£a înaltă la intrarea de ±85 V.

Protecţia şi alimentarea

ProtecÅ£ia auxiliară este necesară pentru a preveni dezastrele ce pot apărea accidental la manevrare ÅŸi în plus de cele deja prezentate. Motive pot fi chiar tensiunea mare de alimentare ÅŸi a preveni veÅŸnicul “dacă aÅŸ fi stiut. “

Funcţii:

- Temporizare la cuplare,
- Detectarea tensiunii de pe traf (dispariţia tensiunii de pe secundar),
- Protecţie termică (pe radiator, combinat cu ventilaţia),
- Protecţie la curent (vârfuri la ieşire)
- Protecţie la tensiune continuă,
- Protecţie împotriva supramodulaţiilor.
O anexă inteligentă simte decuplarea sarcinii, monitorizează cu trei leduri (roÅŸu “Eroare”, cel galben va anunÅ£a licărind că sistemul se va decupla iar cel verde anunţă “OK”-ul).
Surse şi Temporizări
Avem o sursă cu stabilizatoare integrate ce furnizează tensiunile de +5 ÅŸi ±12V .
Circuitul este conectat cu întreg ansamblul amplificator în mai multe puncte:
- “PSP” ÅŸi “Input” conectate la ieÅŸirea, respectiv intra-rea, amplificatorului (P-LS ÅŸi PINE a plăcii amplificato-rului).
- 50V la terminalele secundarului transformatorului care prin rezistenţele divizoare alimenteaza dioda optocu-plorului. Dacă una din tensiuni dispare, dioda nu se va mai aprinde iar optocuplorul va comanda prin logica următoare protecţia.
- Trei relee pentru cuplarea întârziată (silenţioasă).
- “temp” pentru temperatură, sesizată prin optocuplor ÅŸi circuitul de ventilare.

Logica cablată pentru toate aceste intrări

Cu C9 se menţine încă câteva milisecunde semnalul pe intrare după ce al treilea releu decuplează ieşirea, pentru a nu introduce zgomote.
La cuplare, tensiunea apare imediat ÅŸi prin T6 reseteaza starea lui IC4. Prin ceasul intern, după câteva secunde Q4 trece în “1” . FuncÅ£ie de condiÅ£iile de supracurent, scurt, ... supervizorul nostru va trece prin teste ÅŸi va semnaliza pe rând, prin led-urile roÅŸu, galben ÅŸi apoi verde, intrarea în funcÅ£iune operatională a staÅ£iei.

Protecţia la curent

... cu optocuplor, reglată la 40A, este pe intrarea “I” a lui K1 iar semnalul este preluat de pe R78 închis prin R12 spre +5V.

 DetecÅ£ia la supramodulaÅ£ie

 se face prin compararea semnalelor de pe intrare ÅŸi iesirea amplificatorului, realizat cu IC1; IC1 b defazează diferenÅ£ele în durată dintre semnale. Prin R1, R2, P1 primim semnalul de pe LSP ÅŸi reglat cu o multitură P1. Prin divizoarele R8 cu R9 ÅŸi R11 cu R10 se detectează semnalele ce depăşesc 2,5% distorsiuni (în general la supramodulaÅ£ie) sau tensiunea continuă. Multitura P1 este folosită pentru reglaje de finete, D1 ...D4 sunt detaÅŸabile (prin cablu pentru a fi expuse pe panoul de control).
Alimentarea se face de la un trafo de 2x12V, se folosesc stabilizatoare integrate LM7812 şi LM7912. Reglarea se face cu un osciloscop şi un multimetru de calitate (AC) pe ieşirea lui IC1b la 1 Khz, 20 Khz şi 20 Hz. Se aduce amplificatorul la maximum de modulaţie cu un generator sau CD de test. Se reglează P1 rejecţia la 1KHz (minimum de semnal pe ieşirea IC1b), cu P2 la 20KHz şi P3 la 20Hz. P2 şi P3 se influenţează reciproc, puţin, aşa că procedura se reia de doua trei ori.

Alimentarea

... cu 2x15V ce se însumează la tensiunea de bază de ±70V pentru obÅ£inerea celei de ±85V, se realizează prin cuplarea conectorilor K1, K2, K3 ÅŸi K4, conform schemei. Urmează punÅ£ile ÅŸi bateria de condensatoare. PunÅ£ile se pun pe radiator iar bateria de condensatoare se realizează cu benzi de aluminiu de 3mm ; cablurile folosite sunt de 2,5mm diametru legate stil conexiuni auto. Evaluând serios acest bloc la performanÅ£ele ce trebuiesc atinse, pentru alimentarea unei staÅ£ii de 2000 W pe 
sarcini sub 20, va trebui să verificăm foarte bine ca toate conexiunile să fie bine strânse în şuruburi, lipiturile realizate Class iar siguranţele puse cu profesionalism la valoarea corectă

Construcţia

Un proiect solid ce solicită, dă încredere şi, prin complexitate, educă. Se realizează cu atenţie şi îngrijit dând totodată şi aspectul potivit unei astfel de lucrări.

Circuitul amplificator

Remarcă: modulul are câştig în banda de 0.5GHz, deci necesită o bună proiectare a traseelor, a punctelor de masă, amplasare a componentelor, decuplări. Radiatorul se conectează la masă iar tranzistorii se prind cu izolatori de mică pentru reducerea capacităţilor. Placa de relee se poziÅ£ionează în “sandwich” cu distanÅ£ori metalici de 50mm, solid ÅŸi cu rol de transfer al semnalelor electrice.
L1 are 4 spire duble şi se bobinează cu sârmă CuEm de 1,5mm pe diametrul de 16mm.
A nu se uita să se cupleze termic perechile T1/T3, T2/T4, D1/T5 si D2/T6, T45/T46 şi T50/T51 iar tranzistoarele T21 la T23 pe o parte şi T24 la T26 pe cealaltă parte, izolate cu mică.

Radiatorul

... tip SK27 Fisher de 150mm lăţime este găurit cu maximă precizie cu 3mm şi suprafeţe finisate pentru tranzistorii T27 ...T 42 ce se vor prinde cu picioarele îndoite (arcuite) astfel încât sa permită o poziţionare uşoară. Operaţia cere atenţie şi îndemânare. Se prind iniţial T27 şi T28, apoi ceilalţi, senzorul cu un BD140 pe mijlocul radiatorului lânga T40 sau T37 şi apoi ventilatorul.
Prinderea se face cu distanţoare de 3mm în găuri de 10mm lungime.

Reglajul

Tensiunea de 78V se reglează prin P4 ÅŸi P5 , simetria etajului de intrare cu P2 ( măsurăm pe IC1 pin 6 OV) ÅŸi curentul de mers în gol cu P3 (un ampermetru în serie cu linia de +70 si -70V măsurăm 200mA). Cu P1 se reglează simetria punÅ£ii, altfel acesta nu este activ. Nivelele de tensiune de ±70V ÅŸi ±85V se masoară pe o sarcină de 100 la 5W.

Verificare

Tensiunile măsurate în punctele menţionate în schemă trebuie să corespundă valorilor scrise (toleranţa este uneori de 30%). Trebuie masurată tensiunea pe R45 .. R52 pentru a verifica dacă finalii sunt corect conectaţi. Pe R56 sau R65 avem 0.8-1.1V. Echilibrul perechilor T45/T46 şi T50/T51 se datorează rezistenţelor din emitor. Asimetria alimentării, datorate tolerantei rezistenţelor R62 şi R71 poate duce uneori la schimbarea perechilor de tranzistoare. Se va face o izolare bună a tensiunii de alimentare, aceste tensiuni fiind periculoase.

interconectarea Modulelor

Un bloc funcţional se obţine conform figurii, cablurile vor fi de sectiune 2.5mm2, nu mai lungi de 15cm, modulele cuplate la carcasă prin punctele de masă. Starea de funcţionare, monitorizată cu led-uri, va fi observată pe panoul frontal. Cutia va avea prevazută aerisirea prin fante, pentru o bună circulaţie a aerului.
Interconectare (daÅ£i zoom 500%)
Si dacă nu aţi fost impresionaţi încă de acest laborator de amplificat semnale audio, veţi fi acum. Acest ultim modul, deloc neglijabil, este cel din figura alaturată, ce supraveghează tensiunea de pe ventilator, o compară cu o tensiune de referinţă de 1,2V şi comandă pe două căi, prin R optocuplorul circuitului de protecţie iar prin ieşirea T un mic releu de ventilaţie avarie.
Pragul scăderii tensiunii limită de pe ventilator, pentru a asigura o bună răcire este reglat de P1.

Nr.Crt.
Part Type
Denumire
Valoare
Cant
1
C1,C3
Condensator NP
100nF
2
2
C2
Condensator NP
1nF
1
3
C4,C5,C6,C8,C12...C17
Condensator NP
100nF
10
4
C7
Condensator NP
470nF
1
5
C9,C18,C19,C22
Condensator POL
4,7|jF/63V
4
6
C10
Condensator POL
10|jF/63V
1
7
C11 ,C23
Condensator POL
47jF/25V
2
8
C20
Condensator POL
1000jF/25V
1
9
C21
Condensator POL
470jF/25V
1
10
C24,C25,C26
Condensator NP
47nF
3
11
D1,D2
Diodă
BAT82
2
12
D3,D4
Diodă
BAS45A
2
13
D5,D7
Diodă
1N4148
2
14
D6,D8,D9,D13
LED
LED 3mm
4
15
D10,D11
Diodă
1N4007
2
16
D12
Diodă
1N4001
1
17
T1,T3,T5,T6
Tranzistor
BC547
4
18
T2,T4
Tranzistor
BD140
2
19
IC1
C.I.
OP249GP
1
20
IC2
C.I.
LM319
1
21
IC3
C.I.
74HC4060
1
22
IC4
C.I.
74HC175
1
23
IC5,IC6
C.I.
4N35
2
24
IC7
C.I.
7812
1
25
IC8
C.I.
7912
1
26
IC9
C.I.
7805
1
27
JP1
JUMPER
JUMPER
1
28
R1,R33,R34
Rezistenţă
100K0
3
29
R2
Rezistenţă
1,05K0
1
30
R3,R4
Rezistenţă
10K0
2
31
R5
Rezistenţă
6800
1
32
R6
Rezistenţă
820KO
1
33
R7
Rezistenţă
1M0
1
34
R8,R11 ,R18,R24,R25,R29
Rezistenţă
47K0
6
35
R9,R10
Rezistenţă
4700
2
36
R12,R21 ,R22
Rezistenţă
2,2K0
3
37
R13
Rezistenţă
470K0
1
38
R14
Rezistenţă
2,2M0
1
39
R15,R17
Rezistenţă
1K0
2
40
R16,R23,R26,R27
Rezistenţă
4,7K0
4
41
R20
Rezistenţă
2,7M0
1
42
R28
Rezistenţă
3,9K0
1
43
R30,R35
Rezistenţă
3,3K0
2
44
R31 ,R32
Rezistenţă
15K0
2
45
R36
Rezistenţă
220
1
46
P1
Multitură în picioare
2500
1
47
P2
Multitură în picioare
5000
1
48
P3
Multitură în picioare
500K0
1
49
K1,K2
CON3

2
50
K2,K4
CON2

2
51
B1
Punte
B80C1500
1
52
F1
Siguranţă
500mA
1
53
TR1
Transformator
2X15V/8VA
1

Nr.Crt.
Part Type
Denumire
Valoare
Cant
1
C1,C2
Condensator POL
470|jF/100V
2
2
C3,C4
Condensator NP
100nF/100V
2
3
00
q
Q
Diodă
1N4007
8
4
R1,R2
Rezistenţă
1 MO
2
5
K1,K3,K4
Conector
CON2
3
6
K2
Conector
CON3
1
7
TR1 ,TR2
Transformator
12V/1.5VA
2
8
F1,F2
Siguranţă
160mA
2

Lista de componente - Modulul întârziere cuplare tensiune de reţea
Nr.Crt.
Part Type
Denumire
Valoare
Cant
1
C1
Condensator NP
330nF/250v
1
2
C2,C3
Condensator POL
470jF/40v
2
3
R1,R2
Rezistenţă
470KO
2
4
R3
Rezistenţă
2200
1
5
R4,R5,R6,R7
Rezistenţă
10O/5W
4
6
B1
Punte
B250C1500
1
7
Re1
Releu
24V
1
8
K1,K2
CON2

2
9
F1
Siguranţă
100mA
1

Lista de componente - Modulul amplificator (placa de bază)
Nr.Crt.
Part Type
Denumire
Valoare
Cant
1
C1
Condensator POL
2,2jF/160V
1
2
C2,C3,C42
Condensator NP
1nF
3
3
C4,C5
Condensator NP
2,2nF
2
4
C6,C7
Condensator POL
220jF/25V
2
5
C8,C9,C11 ,C12,C15
Condensator NP
100nF
5
6
C10,C13
Condensator POL
100jF/25V
2
7
C16..C23
Condensator NP
100pF/100V
8
8
C24
Condensator NP
1 jF
1
9
C25
Condensator NP
68nF
1
10
C26,C27,C32,C39
Condensator POL
2,2jF/63V
4
11
C28,C34,C35,C41
Condensator POL
470jF/100V
4
12
C29,C33,C36,C40
Condensator NP
220nF/100V
4
13
C30,C37
Condensator POL
47jF/63V
2
14
C31 ,C38
Condensator NP
15nF
2
15
C43..C48
Condensator NP
100nF/630V
6
16
D1,D2
LED

2
17
D3,D18,D19
Diodă
1N4148
3
18
D4,D6
Diodă Zenner
5V6/0.5W
2
19
D5,D7
Diodă Zenner
15V/1.3W
2
20
D8,D11
Diodă Zenner
30V/1.3W
2
21
D9,D12
Diodă Zenner
39V/1.3W
2
22
D10,D13,D16,D17
Diodă
1N4004
4
23
D14,D15
Diodă Zenner
12V/0.5W
2
24
L1
Bobină
0,6jH
1
25
R1,R53
Rezistenţă
1 MO
2
26
R2
Rezistenţă
5620
1
27
R3
Rezistenţă
47K0
1
28
R4,R6,R12,R14,R60,R61,R69,R70
Rezistenţă
220
8
29
R5,R62,R71
Rezistenţă
3300
3
30
R7,R34
Rezistenţă
4700
2
31
R8
Rezistenţă
22,10
1
32
R9
Rezistenţă
3900
1
33
R10,R11
Rezistenţă
4700/5W
2
34
R13,R15
Rezistenţă
1K0
2
35
R16,R17,R38
Rezistenţă
1500
3
36
R18,R20,R58,R67
Rezistenţă
2700
4
37
R19,R21
Rezistenţă
10K/1W
2
38
R22,R23
Rezistenţă
3K3/1W
2
39
R24...R29
Rezistenţă
680
6
40
R31 ,R32
Rezistenţă
22K0
2
41
R33,R35
Rezistenţă
2200
2
42
R36,R37
Rezistenţă
5600
2
43
R39...R44
Rezistenţă
100
6
44
R45...R52
Rezistenţă
0,220/3W
8
45
R54,R55
Rezistenţă
4,7M0
2
46
R56,R65
Rezistenţă
150
2
47
R57,R63,R66,R72
Rezistenţă
15K0
4
48
R59,R68
Rezistenţă
5,6K0
2
49
R64,R73
Rezistenţă
12K0
2
50
R74,R76,R77
Rezistenţă
1000
3
51
R75
Rezistenţă
330
1
52
R78
Rezistenţă
2,2K0
1
53
R79
Rezistenţă
2,20/5W
1
54
P1,P4,P5
Semireglabil
5K0
3
55
P2
Semireglabil
2500
1
56
P3
Semireglabil
5000
1
57
T1,T4,T5,T15,T16,T17
Tranzistor
BC560C
6
58
T2,T3,T6,T18,T19,T20
Tranzistor
BC550C
6
59
T7,T8,T43,T48
Tranzistor
BF245A
4
60
T9
Tranzistor
BF871
1
61
T10
Tranzistor
BF872
1
62
T11 ,T50,T51
Tranzistor
BC640
3
63
T12,T45,T46
Tranzistor
BC639
3
64
T13,T14
Tranzistor
BF256C
2
65
T21 ,T22,T23
Tranzistor
MJE350
3
66
T24,T25,T26
Tranzistor
MJE340
3
67
T27
Tranzistor
BD139
1
68
T28
Tranzistor
BD140
1
69
T29,T30,T31
Tranzistor
2SC5171
3
70
T32,T33,T34
Tranzistor
2SA1930
3
71
T35,T36,T37,T38
Tranzistor
2SC5359
4
72
T39,T40,T41 ,T42
Tranzistor
2SA1987
4
73
T44,T49
Tranzistor
BF256A
2
74
T47
Tranzistor
BD712
1
75
T52
Tranzistor
BD711
1
76
IC1
C.I.
OP90G
1
77
IC2
C.I.
6N136
1
78
JP1 ,JP2
Jumper

2
79
K1
CON3

1
80
Re1
Releu
12V/600R
1
81
Re2...Re4
Releu
12V/270R
3

Nr.Crt.
Part Type
Denumire
Valoare
Cant
1
C1,C2
Condensator NP
470nF
2
2
C3,C4,C6
Condensator NP
100nF
3
3
C5
Condensator NP
2,2nF
1
4
C7
Condensator POL
220mF/25V
1
5
C8
Condensator POL
10mF/63V
1
6
C9
Condensator POL
2200mF/25V
1
7
D1,D2,D3
Diodă
1N4002
3
8
D4,D5,D7
LED (galben,roÅŸu,verde)
LED
3
9
D6
Diodă
1N4148
1
10
R1,R3,R9,R13,R20
Rezistenţă
10K0
5
11
R2
Rezistenţă
220K0
1
12
R4,R8,R15
Rezistenţă
100K0
3
13
R5
Rezistenţă
1,96K0
1
14
R6
Rezistenţă
2,49K0
1
15
R7
Rezistenţă
27K0
1
16
R10,R12
Rezistenţă
5,6K0
2
17
R11 ,R18,R23
Rezistenţă
1KO
3
18
R14
Rezistenţă
1000
1
19
R16,R22
Rezistenţă
3,9K0
2
20
R17,R24
Rezistenţă
4,7K0
2
21
R19
Rezistenţă
33K0
1
22
R21
Rezistenţă
1 MO
1
23
R25
Rezistenţă
10M0
1
24
P1
Semireglabil
1 KO
1
25
P2
Semireglabil
1 MO
1
26
T1
Tranzistor
BD680
1
27
T2
Tranzistor
BD679
1
28
IC1
C.I.
OP484FP
1
29
IC2
C.I.
7812
1
30
K1,K3,K4
CON2

3
31
K3
CON3

1
32
B1
Punte
100V/10A
1
33
TR1
Trafo
12V/12VA
1
34
F1
Siguranţă
63mA
1



Amplificator audio 2000W

Trimiteți un comentariu

  1. Cea mai detaliata schema si concreta la obiect. Im place detalierea si legarea modulelor intre ele. Dupa 25 de ani de pauza incep sa invat ca hobby , la fiecare unde le este locul.

    Tine-o tot asa

    RăspundețiȘtergere

[blogger][facebook][disqus][spotim]

Abrriel

{picture#https://1.bp.blogspot.com/-yq-rM9r2WT8/Whuh4MzPoMI/AAAAAAAASus/8VkwPgU1dZ0nKxOhi1KeZ9xseKAmBI5dgCK4BGAYYCw/s1600/SE_Antet.png} Descrierea Autorului {facebook#https://www.facebook.com/SchemeElectrice/} {twitter#YOUR_SOCIAL_PROFILE_URL} {google#YOUR_SOCIAL_PROFILE_URL} {pinterest#YOUR_SOCIAL_PROFILE_URL} {youtube#YOUR_SOCIAL_PROFILE_URL} {instagram#YOUR_SOCIAL_PROFILE_URL}

Formular de contact

Nume

E-mail *

Mesaj *

Un produs Blogger.
