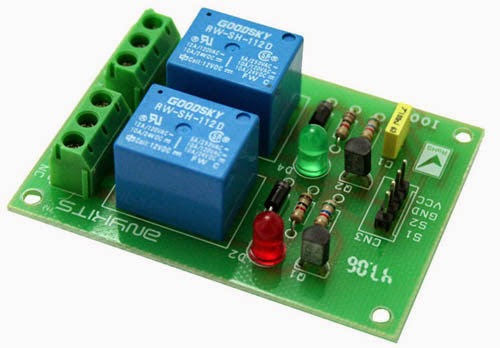

Aceste este un proiect pentru a crea o placa releu pentru doua canale A si B .
Releul poate fi controlat cu o tensiune cu o plaja larga intre 2 V si 12 V.
Acesta este foarte folositor in proiectele bazate pe micro-controllere,Proiecte in care este necesara comanda de la distanta, comanda Oprit-Pornit pentru lampi sau alte aparate sau orice alt circuit care necesita cuplarea sau decuplarea separata a unui curent sau tenviune mai mare decat cea disponibila in aplicatia noastra.
cele doua leduri de pe placa functioneaza ca indicator de functionare pe fiecare canal iar cele 2 seturi de conectori de pe placa permite coplarea normal deschis sau normal inchis.
Specificatii:
Tensiune de intrare 12V@84mA2 Iesiri.
Iesire 5A@230V
Tensiune de actionare 2-12V Cc
Dimensiunea placii 49mm X 68mm.
Schema electrica:
Exemplu de conectare:
Lista de piese componente:
Aranjarea pe placa:
Circuit imprimat:
