Scheme Electrice

Daca aveti un receptor de unde scurte sau de inalta frecventa ori un scaner care se schinuie sa capteze semnalul cu o antena scurta dar va doriti performantele pe care le-ati obtine cu o antena lunga de 18 metrii atunci acesta este proiectul perfect pentru tine.
Uneori din cauza liprei de spatiu este necasar sa construim o antena activa care sa amplifice semnalul captat.
Antena AA7 prezenta in proiect este o antena relativ simpla care este proiectata pentru a amplifica semnalul de pe plaja 3-3000 MHz,aceasta incluzand benzile  3-30Mhz HF , 3-300Mhz VHF , 300-3000MH UHF.Aceste benzi sunt ocupate de undele scurte si sunt folosite in general de aplicatiile comerciale,guvern,telecomuniatii speciale....

Schema electrica:

Acesta este un releu de temperatura folosind un termistor.
O schimbare de temperatura fa afecta iesirea de pe amplificatorul operational ,va activa releul si va face ca ledul sa lumineze.
Schimband pozitia termistorului cu rezistenta de 47K vom modifica daca releul se activeaza la creseterea temperaturii (caldura) sau la scarerea temperaturii(frig).

Schema electrica:

Acest circuit este pentru un amplificator mono de 1W folofind integratul TDA7052 de la Philips.Amplificatorul a fost conceput pentru aplicatiile unde este necesara alimentarea de la baterie pentru a pune in functiune un difuzor mic.Acesta va functiona cel mai bine cu o tensiune de alimentare intre 6-12V si nu are nevoie de un radiator de racire pentru functionarea normala.
Schema electrica:

Functionare:

Amplificatorul are 5 piese externe iar una dintre ele este potentiometrul R2 care regleaza semnalul de intrare si care poate fi folosit si ca reglaj al volumului.

Piese componente:

C1 : 2.2uF Condensator electrolitic
C2 : 100nF Condensator ceramic
C3 : 100uF Condensator electrolitic
R1 : 1K ohmi
R2 : 10K ohmi-  potentiometru
TDA7052 Integrated Circuit
8 pin - soclu

Proiectul reprezinta um modul de interfata intre reteaua RS485 si RS232 pentru a conecta un calculator si a transmite sau a primi cu usurinta date din acea retea.
Acest circuit a fost proiectat in jurul bine cunoscutelor integrate MAX232 si MAX485.
O mufa mama D cu 9 pini de pe placa face lecatura intre circuit si portul serial al calculatorului.Jumper-ii J1 si J2 deservesc intrarea sau iesirea de pa RS232 iar conectorul CN1 este intrarea/iesirea retelei RS485.Ca si alimentare pentru acest circui putem folosi orice sursa de tensiune regulata de 5 V .LED-ul D2 de pe placa este un indicator al functionarii modulului.Dioda D1 blocheaza tensiunea inversa de pe jumper-ul J3.
Pentru a conecta integratul MAX232 la MAX485:

• 1 Conectati pinul marcat C de la J1 cu pinul marcat DI de la Conectorul CN1
• 2 Conectati pinul marcat B de la J1 cu pinul marcat RO de la conectorul CN1

Schema electrica:

Lista de piese:

Aranjare pe placa:

Circuit imprimat:

Acesta este un montaj pentru comunacatie simpla prin laser dintre un emitator si un receptor final.Poate transmite si primi semnal de la orice sursa audio.
Distanta maxima de comunicare ste de cativa metri (in functie de puterea laserului).
Toate valorile componentelor nu sunt critice si acestea pot fi modificate in functie de nevoi.

Tranzistorul 2N2222 poate fi montat pe un radiator de racire.
Dioda laser poate fi de la un laser breloc cum se gaseste pe la toate consignatiile.

Schema electrica:

Circuitul este proiectat pentru a lua tensiune de la sursa de calcularor.Sursele de calculator au firele pe culori,culoarea rosu si negru are 12V iar galben si negru are 5V.Sursele au un curent mare asa ca protectia este neaparata,recomantat este o siguranta fuzibila de 100mA.

Schema electrica:

O siguranta electronica rapida care opereaza la 220V si are un curent de trecere reglabil.

Schema electrica:

Descrierea circuitului:

Cand curentul absorbit de consumator depaseste nivelul maxim stabilit prin potentiometrul 1K circuitul intrerupe rapid alimentarea pe iesire.
Daca contactul S1 este deschis intervalul de functionare este intre 300-600mA si 0,8 - 2A daca este este inchis.
Ceia functionarii intregului circuit consta in caderea de tensine de pe rezistorii de putere conectati in serie cu consumatorul final.Aceasta cadere de tensiune ste direct proportionala cu curentul absorbit de consumator.Cand curentul absorbit este mic automat si caderea de tensiune pe rezistorii este mica si acestia nu pot declansa poarta T1.In acelasi timp T2 este alimentat de mica surca de alimentare in linie cu regulatorul de tensiune negativa. T2 este conducatoare iar iesirea circuilului este cuplata.
In momentul i care curentul absorbit de consumatorul final este prea mare ,curentul dea lungul rezistentei poate activa poarta lui T1 prin rezistenta de 330 de ohmi.T1 incepe sa conduca luind instantaneu tot curentul de pe poarta T2 .Caderea de tensiune dea lungul lui  T1 (MT1-MT2) va fi de numai 0,7V iar T2 va si complet oprit.T1 va sta asa in continuare pana ce va fia apasta butonul de retet (care este normal inchis),acesta va forta T1 ca coboare sub nivelul minim de mentinere si va inchide triacul permitand lui T2 ca primeasca curent din nou si activand din nou iesirea spre consumator.

T1 poate fi TIC225M
T2 poate fi BTA12-600CW sau BTA12-600BW

Un circuit cu adevarat simplu.
LM317 este un regulator de tensine foarte versatil si foarte eficient care poate asigura o tensiune intre 1,2 si 25V la intensitatea de 1,5 A(daca se foloseste si un radiator pe masura....).Este  ideal pentru majoritatea aplicatiilor electronice.
Deoarece LM317 este prevazut cu protecti la scurt-circuit nu este necesara o siguranta fuzibila in circuit.
Multumita protectie termice cu care este prevazut nu vom avea grija ca acesta se va arde in cazul supraincalzirii.
In realitate integratul LM317 este capabil de o tensiune de pana la 37V insa in acest circuit,din motive de siguranta si simpliate este limitat la 25V.Orice tensiune mai mare de 25 de V va necesita componente aditionale si un radiator mai mare.
Asigurati-va ca tensiunea de intrare este putin mai mare decat tensiunea pe care o doriti maxim la iesire.

Schema electrica:

STK4038 este un amplificator de audio frecventa care poate scoate pana la 60W la o impedanta de iesire de 4Ohmi. Sstabilizatorul de curent intern reduce Spike-urile care apar la pornirea si oprirea amplificatorlului.Integratul suporta deasemenea adaugarea de circuite externe pentru oprirea automata la temperaturi mari,protectia la scurt pe iesire...

Descrierea amplificatorului:

Circuitul prezentat mai jos este bazat pe schema datasheet-ului si se comporta destul de bine in lumea reala.
C1 actioneaza ca si condensator de blocaj pentru a oprii orice urma de bruiaj care poate venii dinspre semnalul de intare.C12 este condensator de by-pass pentru a atenua semnalul de intrare.C10 si C8 sunt condensatori de filtraj pentru plus si minus-ul de alimentare.
R9 si R7 sunt rezistente pentru limitarea curentului pe  etajul integratului iar C11 si C3 sunt corespontentii lor pentru a filtra acel curent .R6 este o rezistenta care reglaza feed-back-ul amplificatorlului si trimite o parte din semnalul amplificat inapoi pe circuitul invertor al integratului(pinul 2).Valoarea gain-ului poate fi reglata prin modificarea valorii rezistentei R6.

Schema electrica:

Nota:

• Tensiunea maxima de alimentare pentru  STK4038 este de +/- 57V
• Difuzorul trebuie sa fie de minim 75W la 4Ohmi.
• Tensiunea de alimentare recomandata cand se foloseste difuzor de 4 ohmi este de +/- 32V

Integratul BA5417 este un amplificator stereo cu numeroase functii folositoare cum ar fi oprirea automata la supra incalzire,functie stand-by,soft cplipping,gama larga a valorilor tensiunilor de alimentare si altele.Integratul poate furniza pana la 5W pe canal cu boxe de 4 Ohmi si alimentare de 12V.
Integratul BA5417 ofera o calitate audio foarte buna si un THD redus(Total Harmonic Distorsion),aproximativ 0,1% la frecventa de 1KHz si puterea de iesire de 0,5W.

Descrierea circuitului:

Functionarea acestuia este oarecum similara cu cea a integratului BA5406,
C10 si C11 actioneaza ca niste bariere pentru curentul continuu care poate aparea pe intrere.C2 si C6 deservesc difuzoarele pe iesirea amplificatorului corespunzatoare canalului stang sau drept.
C1 si C5 actioneaza in bucla.Bucla este o metoda prin care o parte din semnalul amplificat este luat si aplicat din nou pe intrare.Principalul scop al buclei este de a imbunatatii impedanta de intrare.
Perechile R1,C3 si R2,C7 sunt concepute pentru sporii stabilitatea amplificatorului pe frecventele innalte.C4 este condensator de filtraj pe intrarea alimentarii cu tensiune.S1 este comutator pentru stand-by.C8 este un condensator de filtraj.R3 si R4 regleaza nivelul pe iesirile stanga si dreapta in conjunctie cu rezistenta interna de 39K a integratului

Schema electrica:

Nota:

• Tensiunea de alimentare trebuie sa fie intre 6V si 15V CC
• Sursa de alimentare trebuie sa fie stabilizata si filtrata.
• Un radiaror pentru BA5417 este necesar.

Schema electrica urmatoare este a unui dublor de tensiune foarte simplu folosinf circuitul NE555.Integratul NE555 este legat aici ca un multivibrator stabil acctionand la aproximativ 9KHz.Baza celor 2 tranzistori Q1 si Q2 este scurtcircuitata iar iesirea lui NE555(pinul 3 )este conectata la aceasta.(La bazele scurtcircuitate).
Cand iesirea pe NE555 este mica Q1 va fi oprit si Q2 va fi activ.Terminalul negativ al condensatorului C3va fi pus la masa prin T2 si va fi incarcat cu tensiunea de alimentare.
Cand iesirea pe NE555 este mare tranzistorul Q1 va fi cuplat iar Q2 decuplat .Condensatorul C4 va fi incarcat din condensatorul C3 plus tensiunea de alimentare  ceea ce face ca tensiunea sa se dubleze.
Pe scurt acesta este principiul de functionare al circuitului.
Circuitul va putea livra pana la 50mA pe iesire iar peste aceasta valoare tensiunea de iesire va scadea dramatic .
Tensiunea reala de iesire va fi undeva in jurul valorii de 19V atunci cand tensiunea de alimentare este de 12V.Oricum,pentru aplicatii de curent mic circuitul este destul de bun.

Schema electrica:

Amplificatorul se poate alimenta de la o baterie de 9 V standard.
Circuitul urmator este bazat pe intergratu TEA2025 fabricat de UTC si vine in carianta cu 16 pini in linie.
Acesta a fost conceput initial pentru a fi folosit la amplificarea casetofoanelor cu casti.Poate fi folosit si ca amplificare pentru PC.
Tensiunea de alimentare nu trebuie sa depaseasca 12V pentru ca integratul se poate arde .

Limentarea:

min = DC3v @ 500mA
max = DC12v @ 500mA
Recommendat = DC9v @500mA

Specificatii:

Stereo pe canal
VCC=9V la 4ohmi/3W
VCC=9V la 8ohmi/2W

Mono in punte:
VCC=9V la 8ohmi/5W
VCC=9V la 4ohmi/8W

Veesiunea stereo:

Versiunea Mono:

Este un amplificator simplu de clasa A construit pe baza tranzistoarelor TIP41 si TIP42.
Tranzistorii de putere pot fi inlocuiti :
TIP41 cu TIP31 sau C1061 sau MJE3055
TIP42 cu TIP32 sau A761
Vom obtine in acest amplificator o purete de 20W la 8 ohmi iar ca sursa de alimentare folosim intre 22V si 28V la 4 A

Schema amplificatorului:

Inegratul LM 4910 apartine seriei Boomer de la Natinal Semiconductor.Este un ampligicator stereo proiectat in primul rand pentru palicatiile de amplificare pentru casti.Integratul poate functiona la 3,3V si poate scoate pana la 0,35mW putere pe 32Ohmi.
LM4910 are distorsiuni foarte mici,mai kici de 1%,iar curentul de oprire (stnd-by) este mai mic de 1uA.Acest curent mic de oprire il face ideal pentru aplicatiile alimentate pe baterii.
Integratul este proiectat in asa fel incat nu este nevoie de condensatori pe iesire,intrare....

Schema electrica:

Note:

• Integratul este disponibil numai in Varianta SMD.asa ca sunt necesare abilitati pentru lipire.
• Circuitul poate fi alimentat cu tensiuni intre 2,2 si 5 volti.
• Impedanta de iesire poate sa fie de 32ohmi.(casti)
• Tensiunea de alimentare maxima poate fi 6V,orice tensiune pente aceasta valoare poate distruge integratul

Aceasta este schema unui amplificator simplu de 24W folosind circuitul integrat TDA1516BQ
TDA1516 este un amplificator intergat clasa B si vine in versiunea cu 13 Pini. Intergatul are multe functii folositoare printre care:Protectia la scurt circuit,protectie pe iesire(load dump protection),protectie la supraincalzire,protectie la inversarea polaritatii ,etc.
Integratul este In format BTL(bridge-tied load) mono pentru a furniza 24W pe 4 Ohmi.
Amplificatorul poate functiona si la 12 V ceeea ce il face compatibil cu aplicatiile auto.

Scema amplificatorului:

Nota:

• Asamblati amplificatorul pe un PCB bun.
• Condensatorul C2 trebuie sa fie de minim 25V
• Integratul TDA1516 trebuie montat neaparat pe un radiator .
• S1 este pentru stand-by.

TDA 2040 este un amplificator monolitic cu incapsulare pentawatt si in acest circuit este folosit ca si amplificator de clasa AB.In mod normal acesta ofera o putere de 22 Wati la 32V pe 4 Ohmi.TDA2040 ofera un curent pe iesire mare si distorsiuni reduse .In plus ofera si un sistem de protecti la scrutcircuit si protectie la supraincalzire.


Caracteristicile principale ale lui TDA2040:

• Putere de ieșire: 22 W 4 ohmi sau 8 ohmi cu 12 W
• Frecventa pana la: 100 kHz
• Câștig : 80 dB
• Distorsiune armonică totală: (40-15000 Hz) = 0,08%
• Rezistență de intrare: ohmi 5M (tip)
• Eficiență: 66%

Schema elecrica:

Circuit imprimat:

Lista de componente pentru asamblarea amplificatorului

Lista de componente pentru sursa de Alimentare

Componente	Valoare
Condensatori
C1	100 nF 100 nF condensator poliester - 100N, 0,1, 0.1, sau 104
C2	4700μF 35V Electrolytic Capacitor
C3, C4, C5, C6	10nF condensator ceramic sau poliester
Semiconductori
D1, D2, D3, D4	1N4004
LED1	5mm LED orice culoare
Rezistor de 1/4 watt 5%
R1	10k maro, negru, portocaliu, aur
Câteva
T1	Transformator - primar în funcție de rețeaua secundară, și de 12 volți / Amperi 2.5
AC	Conector pentru transformator
VCC	Conector ieșire VDC
Alte	Sudare, placă, cabluri, prize de decizie, Box, etc.

Descriere:

Acesta este un amplificator audio monolitic care ofera performante inalte si distorsiuni foarte scazute.
LM1875 scoate 20W putere pe 4 sau 8 Ohmi.

Caracteristicile integratului LM1875:

Putere de până la 30W
Distorsiuni reduse: 0,015%, 1kHz, 20 w
Protecția împotriva scurtcircuitelor
Circuit de protecție la supraîncălzire
Mare capacitate de curent: 4A
Diode de protecție pe ieșire
Incapsulare a-220 5-pini
Funcționează si in punte

Schema electrica :

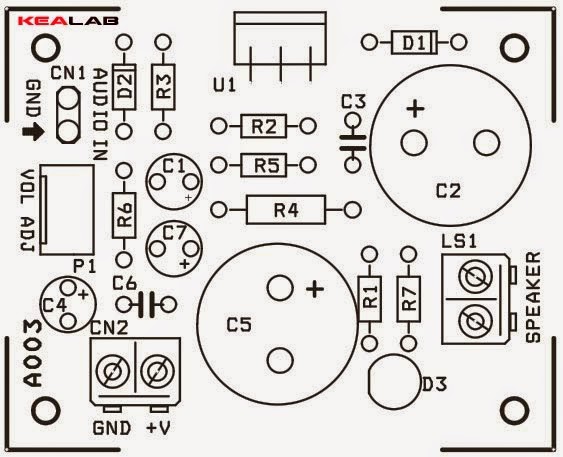

Aranjarea pieselor componente:

Circuit imprimat:

Aspect final:

Lista de piese componente:

Component	Valoare
Rezistențe 1/4 Watt 5%
R1, R6 '	10k maro, negru, portocaliu, aur
R2, R3, R4	22K Red, Red, Orange, aur
R5	220K Roșu, roșu, galben, aur
R7 1 Watt 5%	1R maro, negru, aur, aur
Condensatori
C1	100nF - Condensator poliester - 104, 100N, 0,1
C2, C3	3300μF / 35V - Electrolytic Capacitor polarizat
C4, C5	2.2μF / 25V - Electrolytic Capacitor polarizat
C6	220nF - Condensator poliester - 220N, 224, 00:22
C7	10μF / 25V - Electrolytic Capacitor polarizat
C8	2200μF / 35V - Electrolytic Capacitor polarizat
Semiconductori
D1, D2, D3, D4, D5, D6	1N4004 - Dioda semiconductoare 400 V 1 amper
LED	LED LED orice 5MM culoare
IC1	Circuit amplificator audio LM1875T integrat
Conectori
IN	Conector de intrare audio
AC	Conector de alimentare, conectați transformatorul
OUT	Conector ieșire audio
Diverse: Solda, montare cutie, transformator 2 amperi 24 volti, fire, etc.

Prezentare generală :

Proiectul se bazează pe integratul hibrid  STK4050 ,circuitul fabricat de Sanyo pentru a construi un amplificator audio de înaltă calitate complet.
Despre proiect:
Are o putere maximă de ieșire de 200W si încorporează si un control al volumului. Alimentarea utilizată în circuit deja incorporata și din acest motiv, este nevoie de doar un transformator cu centru pentru Alimentarea circuitului. Sunetul are o calitate foarte bună și poate fi dovedită atunci când este utilizat în sintemele sorrowund de acasa, în computere și alte echipamente audio, poatet fi, de asemenea, folosit si ca amplificator de subwoofer.
Acesta poate fi considerat ca un pachet compact. Căldura generată în Amplificatoarele compacte este dispersata cu ușurință cu un radiator bun. Aceasta poate fi redusă prin asigurarea unui circuit de curent constant.
Boxele ar trebui să aibă 8 Ohmi iar pe intarare impedanta de 55K Ohmi.

Schema electrica:

Circuitul imprimat:

Modificari optionale:

 Amplificator de joasă frecvență clasa AB.

Proiectul este construit în jurul lui TDA2006 PENTAWATT. TDA2006 furniza un curent mare de ieșire și areDistorsiuni armonice foarte mici. În plus dispozitivul incorporeaza un sistem original (și brevetat) de protecție la scurtcircuit, cuprinzând un aranjament pentru limitarea automată a puterii disipată, astfel încât să mențină punctul de lucru pe tranzistori de ieșire în zona lor de operare în condiții de siguranță. Un sistem de închidere termică convențională este de asemenea inclus. TDA2006 este PIN la PIN echivalent cu TDA2030.

Schema electrica:

Lista de piese: Aranjarea componentelor: Circuit Imprimat:

Acesta este un amplificator audio bazat pe LM1876 care poate livra pana la 20W pe canal la 4 sau 8 Ohmi si care poate garanta mai putin de 0,1% distorsiuni armonice totale (THD).
Amplificatorul este alimentat la -15 0 +15 VAC ,alimentare simetrica,puntea redresoare si condensatorii de filtraj transformad acesta in +- 21VDC(VCC) care sunt folositi pentru a alimenta LM1876.
Bobinele de inductie de pe intrarea AC reduc zgomotul de fond indus de reteua electrica.

Intrarea audio este conectata la placa prin intermediul unei mufe jack stereo standard de 3,5mm.
Potentiometrul stereo ajusteaza amplitudine semnalului audio.De asemenea potentiometrul include si un contact care cupleaza functia stand-by.
Iesirea audio este conectata prin 2 mufe RCA sdandard de pe placa.
Integratul LM1876 genereaza destul de multa caldura asa ca un radiator adecvat ca marime este imperativ necesar pentru racirea acestuia.

Schema electrica:

Schema electrica a fost desenata folosind softul SoloCapture care are incorporat modulul SoloPCB tools si care face desenarea foarte usoara.


LM1876 necesita o sursa de alimentare simetrica .In datasheet-ul integratului este prezentata o sursa de alimentare care are un voltaj foarte mare (40 VDC) dar care are o mare depreciere a semnalului de iesire si a calitatii sunetului.Asa ca folosim un transformator care scoate -15 0 +15 .
Puntea redresoare este de 6A la 1000V(BR1) si o folosim pentru a rectifica +-15V.
Perechea de bobine inductoare de 3,3uH la 5A inseriate (L1 si L2)de  pe intare o folosim pentru a reduce bruiajul de la alimentare.Doi condensatori de 6800uF la 50V (C7 si C8) sunt folositi pentru a filtra tensiunea de intrare de 21VDC.R7 si R8 sunt doaua rezistente conectate intre bornele condensatorilor pentru ai descarca atunci cand orim alimentarea amplificatorului eliminand astfel riscul unui soc electric.
Borna 21V pozitiv este notata cu VCC iar borna 21V negativ este notata cu VEE.Dioda LED notata cu D1 este pusa direct intre plus si minus(VCC si VEE) pentru a indica starea de functionare a amplificatorului.



Inauntrul lui LM1876 sunt practic doua amplificatoare ,cate unul pentru fiecare canal (stanga si dreapta).Semnalul audio de intrare este conectat direct pe intrarea amplificatorului dupa ce este trecut prin potentiometrul  stereo VR1 folosit ca volum.Pentru ca inauntru lui LM1876 sunt 2 amplificatoare semnalul este impartit egal intre acestea astfel ca si semnalul de iesire va fi tot egal .
In Stand-by LM1876 absoarbe aproape 4,2mA ceea ce face ca consumul sa se reduca semnificativ.





Caldura disipata de catre LM18765 este destul de mare.Cand puterea amplificatorului atinge 20W la iesire caldura disipata ajunge la 42W cand folosim difuzoare de 4 Ohmi si 22W cand avem difuzoare de 8 Ohmi.Temperatura maxima de functionare este de 165grade C.Din fericire integratul este dotat si cu o protectie termica asa ca evenimentele nefericite sunt cat de cat evitate.
Totusi pentru o mai buna racire alegeti versiunea in capsula metalica a lui LM18765 iar atasarea pe radiator sa se faca cu pasta conductoare.

Circuitul imprimat:

Circuitul include si cateva componente SMD  asa ca trebuie sa aveti ceva cunostinte medii despre lipit.

Lista de componente:

Quantity	Part Description	Designator
1	LM1876 Audio Power Amplifier	U1
1	KBU6M 6A 1000V Bridge Rectifier	BR1
2	Coilcraft MSS1260-332NL 3.3uH Inductor	L1 L2
2	6800uF 50V Condensator electrolitic	C7 C8
3	100uf 35V SMD Condensator electrolitic	C11 C12 C13
4	100nF 50V X7R SMD Condensator electrolitic	C1 C2 C3 C4
4	10uf 25V 1206 SMD Ceramic Capacitor	C5 C6 C9 C10
4	4K7 5% 0805 SMD Resistor	R3 R7 R8 R9
2	1K 1% 0805 SMD Resistor	R5 R6
3	20K 1% 0805 SMD Resistor	R1 R2 R4
1	LED Red SMD 0805	D1
1	Bourns RK0971221Z05 Stereo Potentiometer with Switch	VR1
1	3.5mm Steroe Socket 5 Terminal	J4
2	RCA Socket 2 Terminal	J2 J3
1	1×3 5.2mm pitch Screw Terminal Blcok	J1

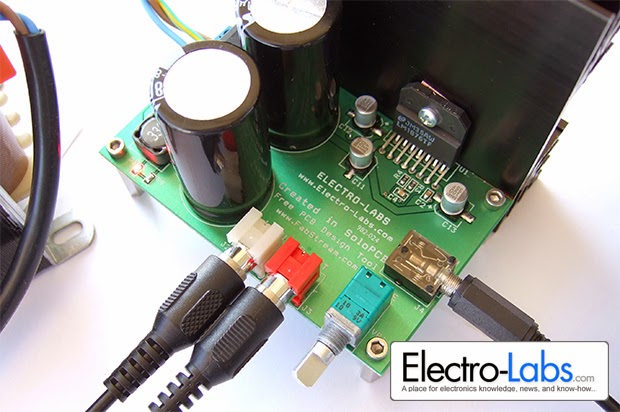

Conectare:
